Uzunluk Ölçme & Boy Ölçme

DOKUNMADAN HASSAS UZUNLUK ve HIZ ÖLÇME (µSpeed-Elovis) ve BOY ÖLÇME SİSTEMİ (SLM-Elovis):

--Uzunluk ve Hız Ölçme Sistemi (µSpeed)--

Uzunluk ve hız tespit sistemi kullanım alanları ve işlevselliği:

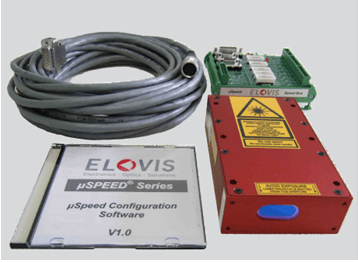

µSPEED Cihazı hareketli cisimlerde dokunmadan uzunluk ve hız tespiti yapar.
µSPEED Dünya’da, dokunarak ölçüm yapan sistemlerin yerine geçmektedir. Tekerli metre sayıcı; koşullara bağlı olarak kayma, titreşimden etkilenme, teker kirlenmesi, aşınmalar nedeniyle hatalı ölçümler yapabilmektedir. Ayrıca hassas ürün yüzeylerinde yıpranmaya sebep olmaktadırlar. Yeni kaplanmış yapışkan, ıslak, henüz yumuşak, ezilebilir yüzeylerde ise dokunmadan ölçümler yapabilmek, kalite ve kalite güvenliği açısından gerekmektedir. µSPEED Sensörü, birçok üründe kullanıma cevap verebilen, bakım gerektirmeyen, kalıcı kalibreli, birçok yüzey ve renklerde parametre vermeğe gerek duymadan kullanılabilmektedir.

Öne çıkan diğer özellikler: Küçük ebatlı (154 mm x 94mm x 40 mm), kullanımı kolay, dokunmadan yön okuma bilgisi (x,y, çapraz her yön) okuyabilme. Başlangıç ​​ve duruşlarda ölçüm hatalarını önlemek için 0 m/dak'dan itibaren 1.200 m/dak'nın üzerindeki hızları okuyabilir. Parametre ayarı gerektirmez, kalıcı kalibrasyon, dayanıklı ve uzun ömürlü, sınıfında (kalite ve özelliklerine göre) en uygun fiyat. Tümüyle Almanya’da üretilmiştir.

µSPEED Cihazı UYGULAMA RESİMLERİ:

İNDİR: Daha fazla teknik bilgi: Dokunmadan Uzunluk_Ve_Hiz_Kontrol_Sistemi (PDF)

Örnek VİDEO'lar:

Makine üzerindeki sayacın (counter), ELOVIS μSPEED sistemi kullanılarak temassız uzunluk ölçümüyle karşılaştırılması, makine sayacının kalibrasyonunu mümkün kılar.

Denizaltı kablo döşeme gemilerinden suya kablo indirme yaparken geri dönüş ve ikinci kez ölçüm yapma şansı yoktur. μSPEED-PRO sistemleri, denizaltı kablolarının doğru noktalardan hassas bir şekilde kesilmesini ve böylece daha sonra doğru şekilde döşenebilmesini sağlar. Daha fazla bilgi için: https://www.elovis.com/ veya info@visiotek.com.tr

ELOVIS μSPEED ile temassız uzunluk ölçümü sürekli doğrudur ve kablo çapından, malzeme türünden, ... ve yüzey koşullarından bağımsız olarak çalışır.

--Boy Ölçme Sistemi--

BOY ÖLÇME SİSTEMİ (SLM-Elovis) ile Akan Parça Ürünlerde Dokunmadan Boy Doğruluk Kontrolü:

Metod: Malzeme hareketi sırasında, arkaplan aydınlatma sayesinde gölgeden okunarak sürekli olarak yüksek doğruluk. Ayırma, sınıflandırma, kontrol etme, belgeleme imkanı.

SLM-1: Temassız olarak 5 m'ye kadar tek tek her ürün uzunluklarını ölçer.

SLM-2: 5 m'den-15 m'ye kadar ürün uzunluklarını ölçer.

Ölçümü istenilen boylara göre ürün seçimi yapılır.

Parça uzunluklarını rastgele örnekler kullanarak manuel olarak mı ölçüyorsunuz? Dokunsal ölçüm cihazları kullanırken, ölçüm sapmaları oluyor mu? Parçayı mekanik durdurucular ile kontrol ederken, işlem süresi artıyor mu? Optik okuyucuların uzunluğa bağlı olarak yeniden ayarlanması mı gerekiyor? Farklı manuel ölçümler için girdiler ilk kurulum işlemi sırasında gerçekleştirilir. Kontrolsüz devam eden üretimlerde uzunluk hataları tespit edilene kadar, tüm parti hurda ilan edilebilir…

Çözüm; temassız arka plandan IR ışık süzmeli sensörlere sahip Elovis SLM-1, beş metreye kadar uzunluktaki tekil parçaları ölçmek için dünyanın tek SLM uzunlamasına ışıklı sensör teknolojisini sunar. Bu teknoloji 1/10 mm/m hassasiyetle çalışır (1 metrede 0,1 mm). SLM sisteminde parçalar, uzunlamasına hareket halindeyken temassız ölçülür. Bu ölçüm, üretimi optimize etmenin yanı sıra iyi/kötü ayıklam, sınıflandırma ve parçaların dokumentasyonunda kullanılabilir. SLM sistemi, çok çeşitli malzemelerden oluşan kesilmiş profillerin, boruların, hortumların, levhaların, sacların, cıvataların, çubukların... uzunluğunu ölçmek için kullanılır. Daha uzun ürün boyları ölçümü için Elovis SLM-2 veya µSPEED sistemleri önerilir.

Tipik Kullanım Alanları:

Plastikler ve ekstrüzyonlar (profiller, hortumlar, borular vb.) Metaller (profiller, borular, cıvatalar, çubuklar). Plastik levhalar ve filmler. İnşaat ve yalıtım malzemeleri (alçıpan, blok vb.) Ahşap (kütükler, yapısal kereste, çıtalar vb.) Yonga levha (MDF, HDF, OSB). Mobilya panelleri (melamin kaplı MDF, baskılı paneller, lake mobilya panelleri vb.) Kağıt ve karton makaralar. Ölçüm hataların olabileceği tipik parça üretim makineleri: Giyotin kesit, Boylama makineleri, kesit kesme testere hattı, uçan testere, sürekli testere, delme makinesi, ayırma hattı...

İNDİR, daha fazla teknik bilgi:Slm Boy-Uzunluk Kontrol_Sistemi (PDF)

Örnek VİDEO'lar:
